AIM-4 Falcon/Super Falcon
AIM-4 Falcon/Super FalconAIM-4 Falcon/Super Falcon

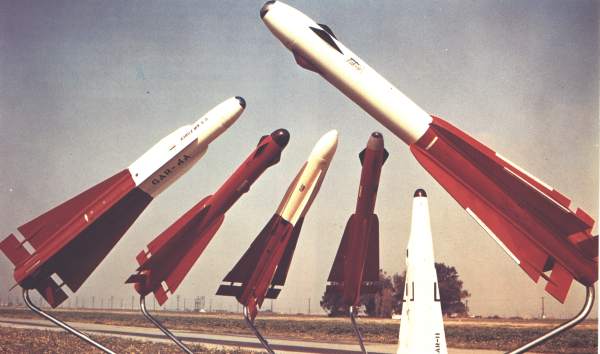

Tato PLŘS byla první řízenou střelou ve výzbroji USAF.Stala se základem rozsáhlé rodiny (AIM-4,AIM-26,AIM-47 a v podstatě i AIM-54), kterou spojovalo konstrukční pojetí střely. Jejím charakteristickým znakem byla 4 deltovitá křídla s velkou hloubkou profilu u kořene a v jejich rovině v malé vzdálenosti za nimi umístěné 4 obdélníkové nebo lichoběžníkové řídící plochy.Vyjímkou je AIM-4 (GAR-1) falcon kde řídící plochy navazují přímo na křídla. Střely v zásadě používaly 2 naváděcí systémy- pasivní infračervený nebo poloaktivní radiolokační. Falcony byly ve výzbroji letectev USA, Kanady a Švédska kde byly licenčně vyráběny.

AIM-4 (GAR-1) Falcon Vývoj začal v roce 1946 a první prototypy byly vyrobeny v roce 1949. Od roku 1954 začala seriová výroba a v roce 1956 byla sřela oficiálně uznána schopnou operačního nasazení. Střela využívala poloaktivní radiolokační naváděcí systém. Bylo vyrobeno asi 4000 kusů této verze.

AIM-4A (GAR-1D) Falcon oproti GAR-1 byla změněna konstrukce a tak střela získala lepší manévrovatelnost. Naváděcí syslém a pohon zůstaly beze změn. Seriová produkce dosáhla 12000 kusů.

AIM-4B,C (GAR-2,A) Falcon konstrukce byla oproti předchozí verzi beze změn. Změněn byl ovšem naváděcí systém střely- poloaktivní radiolokační naváděcí systém byl nahrazen pasivním infračerveným systémem. Na letounech byly většinou nošeny verze s oběma systémy a odpalovány byly v párech pro případ selhaní jednoho nebo druhého způsobu navedení. Bylo jich vyrobeno okolo 10000 kusů.

AIM-4E (GAR-3) Super Falcon tato střela měla upravenou konstrukci pro zlepšení letových vlastností a motor s delší dobou hoření. Naváděcí systém byl shodný s verzí A ale kryt antény byl z lépe propustného materiálu. Tento typ je možno pokládat za přechodový protože v roce 1959 po vyrobení 300 kusů přešla výroba na další typ.

AIM-4F (GAR-3A) Super Falcon Střela měla zlepšený naváděcí systém a nový motor.Dodávky tohoto typu navázaly v roce 1959 na typ E a dosáhly počtu 3400 vyrobených kusů.

AIM-4G (GAR-4A) Super Falcon na této verzi bylo pracováno paralelně s vývojem verze F. Oproti ní byla verze G menší lehčí a s větším doletem. Hlavní změnou byl ovšem naváděcí systém. ten byl opět pasivní infračervený a byl jiného typu než u verze A. vyznačoval se vyšší citlivostí a umožňoval vedení palby na větší vzdálenosti a na menší cíle. Dodávky dosáhly výše 2700 kusů.

AIM-4D (GAR-2B) Falcon Tato verze vznikla spojením trupu verze C a naváděcího systému verze F. Tímto spojením vznikl první Falcon který bylo možno nasadit proti malým manévrujícím cílům t.j. Stíhačkám. Vyrobeno bylo 1300 kusů.

(X)AIM-4H Falcon tato verze byla spíše experimentální protože byla vyrobeno jen asi 25 exemplářů. Byla to upravená verze D s lepší manévrovatelností a s laserovým přibližovacím zapalovačem. Vývoj verze však nebyl bezproblémový a USAF již mělo v té době zavedenu uspěšnější PLŘS krátkého dosahu AIM-9 Sidewinder.

V USAF byly PLŘS AIM-4 používány na letounech F-89H/J, F-102A,F-106A a zkoušeny byly i na F-4D Phantom II. Po vyřazení jejich posledních nosičů (F-106A) byly vyřazeny i Falcony z výzbroje USAF. Dosluhovali po té ještě u letectva Národní Gardy.

TTD AIM-4
Verze ->
AIM-4A
AIM-4C/D
AIM-4F
AIM-4G
Délka:
1,981 m
2,02 m
2,184 m
2,05 m
Rozpětí:
0,508 m
0,61 m
Průměr:
0,163 m
0,168 m
Hmotnost:
54 kg
61 kg
68 kg
66 kg
Hmotnost bojové hlavice:
7,5 kg tříštivo-trhavá
13 kg tříštivo-trhavá
Max.rychlost:
Mach 3
Mach 4
Dosah :
9,7 km
11,3 km



26.01.2004

Použité prameny a literatura:
Jiří Kroulík, Bedřich Růžička - VOJENSKÉ RAKETY (NAŠE VOJSKO, 1985)
Internet
